[Using Continuous Assignment] 2. Combinational Logic Circuits

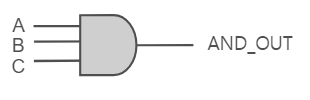

3 input AND

• assign 키워드를 통해 모델링
  • 변수명 : and_out
  • type : net type, such as wire

assign and_out = a & b & c;



logic

verilog 설계

assign logic_out = (a & b) | c;

Modelling Multiplexors in Verilog

• 멀티플렉서를 모델링하는 방법은 많다.
  • always block 으로 불리는 construct(구조체) 사용
    • 일반적으로 always block 구조체는 sequential logic 에 사용.
  • 다른 방법은 아래 서술Verilog Conditional Operator
• 조건 연산자, 삼항 연산자 이용

  // 조건 연산자
  output = <expression> ? <value if true> : <value if false>;

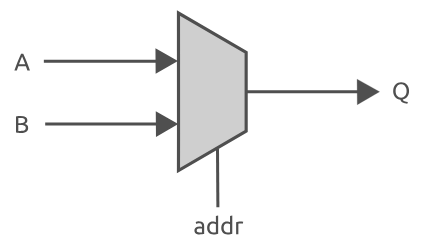

mux 2 to 1



assign q = addr ? b : a;

Nested Conditional Operators

• 일반적이진 않음.

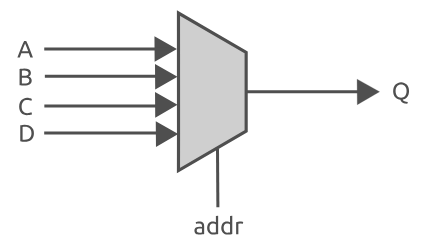

mux 4 to 1

• 조건 연산자를 이용하여 모델링
  • 2 to 1 mux가 2개 있는것으로 해석
  • 2개의 mux는 어드레스 신호의 LSB를 어드레스 핀으로 사용
  • assign mux1 = addr[0] ? b : a; assign mux2 = addr[0] ? d : c;
• 이후, 두 mux의 출력을 가져와서 어드레스 신호의 MSB를 사용하여 둘 중 하나 선택

assign q = addr[1] ? mux2 : mux1;

• 작동 설명
• mux 신호 DCBA 기준
• 00
  • A 출력
  • addr[0] = 0 , addr[1] = 0
  • mux1 = a , mux2 = c
  • q = a 이므로 A 출력
• 01
  • B 출력
  • addr[0] = 1 , addr[1] = 0
  • mux1 = b , mux2 = d
  • q = b 이므로 B 출력
• 10
  • C 출력
  • addr[0] = 0 , addr[1] = 1
  • mux1 = a , mux2 = c
  • q = c 이므로 C 출력
• 11
  • D 출력
  • addr[0] = 1 , addr[1] = 1
  • mux1 = b , mux2 = d
  • q = d 이므로 D 출력
• 한줄 코딩 가능

assign q = addr[1] ? (addr[0] ? d : c) : (addr[0] ? b : a);

• 금방 이해가 어려움.
• 작은 모델링에만 사용

Arrays as Multiplexors

• 모든 mux의 input을 single array type으로 결합
• 한 array가 한 element를 가리키도록 주소 지정
• Combine our input signals into an array
  • declare an array and assign
  • 전체 배열 한번에 할당

// 각각의 bit를 assign

assign in_vec[0] = a;
assign in_vec[1] = b;
assign in_vec[2] = c;
assign in_vec[3] = d;

// 전체 배열 한번에 할당

assign in_vec = { d, c, b, a };
wire [3:0] in_vec = { d, c, b, a };

// mux output 연결

assign mux_out = in_vec[addr];
