[Testbench] 7. 테스트벤치 full 작성

• 예제를 통해 테스트벤치 작성
• 가능한 모든 input 조합을 전부 생성할 예정

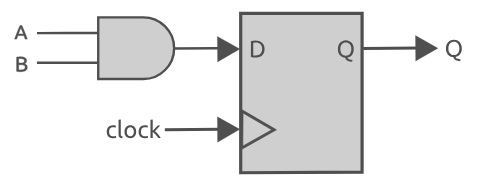

• 회로 분석
  • 2 inputs
  • AND gate
  • D ff

1. Create a Testbench Module

• 테스트벤치 코드가 들어갈 빈 모듈을 선언
  • 테스트벤치 모듈의 이름 선언에 대해...
    • design 이름과 비슷하게 선언
    • design 이름 끝에 _tb, _test 를 추가

module example_tb ();
    // code here
endmodule : example_tb

2. Instanitate the DUT

• 작업할 수 있는 빈 테스트벤치 모듈이 생겼다.
• 테스트할 design을 인스턴스화.
  • positional instantiation보다 named instantiation이 쉽다.

example_design dut (
    .clock (clk),    // clock port에 clk signal을 끼우겠다.
    .reset (reset),  // reset port에 reset signal을 끼우겠다.
    .a     (in_a),   // a port에 in_a signal을 끼우겠다.
    .b     (in_b),   // b port에 in_b signal을 끼우겠다.
    .q     (out_q)   // q port에 out_q signal을 끼우겠다.
);

3. Generate the Clock and Reset

• 둘 다 initial block에서 생성 가능.
  • delay module로 상태 변화 스케쥴.
• clock signal
  • forever 키워드 사용
    • 매 1ns마다 inversion을 스케쥴.
    • => clock frequency == 500MHz
      • 실제 FPGA는 500MHz 내기 힘들다.
        • 하드웨어의 주파수와 일치해야함.

// generate the clock
    initial begin
        clk = 1'b0;
        forever #1 clk = ~clk;
    end

// generate the reset
    initial begin
        reset = 1'b1;
        #10
        reset = 1'b0;
    end

4. Write the Stimulus

• 마지막 단계
• test stimulus 작성
  • 한 턴에 4가지 경우의 수 (2 input이니까)를 생성해야 함.
  • 신호 전파 지연 시간도 고려해야 함.
    • input을 변수로 할당.
    • 이후 delay Operaor 이용
  • inputs, output에 대한 모니터링도 진행
    • $monitor 이용

initial begin
    // FPGA IO를 모니터링
    $monitor("time = %3d, in_a = %b, in_b = %b, q = %2b \n", $time, in_a, in_b, q);

    // input을 20ns 의 delay로 생성
    in_a = 1'b0;
    in_b = 1'b0;
    #20
    in_a = 1'b1;
    #20
    in_a = 1'b0;
    in_b = 1'b1;
    #20
    in_a = 1'b1;
end

• 사실 K-map 형태 (00, 01, 11, 10)를 차용하면 코드 1줄을 더 줄일 수 있다.

Full Example Code

`timescale 1ns / 1ps

module example_tb ();
    // clock, reset 신호
    reg clk;
    reg reset;

    // IO
    reg in_a;
    reg in_b;
    wire out_q;

    // DUT 인스턴스화
    example_design dut (
        .clock (clk),
        .reset (reset),
        .a     (in_a),
        .b     (in_b),
        .q     (out_q)
    );

    // clock 생성
    initial begin
        clk = 1'b0;
        forever #1 clk = ~clk;
    end

    // reset 생성
    initial begin
        reset = 1'b1;
            #10
        reset = 1'b0;
    end

    // Test stimulus
    initial begin
        // FPGA IO를 모니터링
        $monitor("time = %3d, in_a = %b, in_b = %b, q = %2b \n", $time, in_a, in_b, q);

        // input을 20ns 의 delay로 생성
        in_a = 1'b0;
        in_b = 1'b0;
        #20
        in_a = 1'b1;
        #20
        in_a = 1'b0;
        in_b = 1'b1;
        #20
        in_a = 1'b1;
    end

endmodule : example_tb
